关注我们
扫一扫 关注达傲
铬锆铜合金是电阻焊接中常用的点击材料。从电阻焊工艺角度来说，电极必须具备相应的硬度（在压力下不变形，抗磨损 ）、导电性（减少电流损耗）、软化温度（能承受焊接高温而不衰减硬度值）等要求。但是，电极合金的任何一项1参数值的变化都会影响其综合技术性能。例如：提高电极导电率需改变元素配比的含量。但会使合金硬度值下降。所以，电极合金的综合技术指标是重要的。其中各项参数中软化温度发值是重要之重。

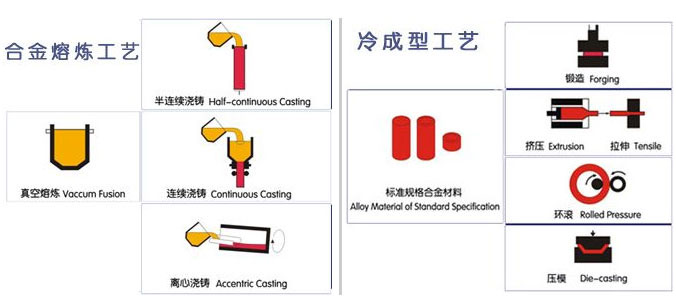

DH2-2A 是国雷一代的点击很近材料，它以铬镐铜为主要元素，在熔炼过程中加入适量的稀土和碲元素，通过特殊时效硬化处理工艺成型。DH2-2A铬铬铜合金的综合技术指标大大高于功过 JB4281-86（铬锆铜）标准，特别是其软化温度值提高到了一个新的境界.
CrZrCu alloy is the most adopted electrode material.In molding process technology . the electrode shall have sufficient hardness (no deforming under certain pressure brasion-resistant). conductivity (Inw electrcity waste). softening temperature(no reduction in hardness with certain high temperature) whereas any change in the parametors of electreode alloy will influence its overall techical performance. The overall technical its overall technical perfomance. The overall technical performance is the most important and softening temperature is even more important DH2-2A is the menborn Guolei electrode alloy material its main element is CrZrCu alloy added by rare earth motals andte in the molting process .
DH2-2A is formod with special timing hardening process .its overall technical performance is much higher than the state JB4281-86(CrZrCu) standard To cmmphasize. the softning temperature has reached a new Level.
| 合金材料技术参数一览表 | ||||||||
| 材料名称 | 主要元素 | 密度（20℃）g/cm3 | 熔化温度（液态℃） | 软化温度（℃） | 导电率（20℃）（mS/m） | 硬度（HRB） | ||
| 常 规 合 金 |
DH2-1 | CrZrCu | 8.9 | 1075 | 550 | ≥43 | ≥78 | 国家部标电极材料，适用范围广，是目前常用的电阻焊电极材料。 |
| NTC | NiTiCu | 8.8 | 1075 | 650 | ≥26 | ≥90 | 高强度电极材料，具有较高的软化温度及硬度。适用于合金钢防腐钢等强规范焊接。对人体无害，是替代铍钴铜的较好材料。 | |
| NBC | NiBeCu | 8.9 | 1056 | 680 | ≥24 | ≥100 | 高硬度、耐磨性佳、导电率较低。推荐用于需要承受较大应力和抗磨损的场合，如电极握杆、组合电极和轴等。 | |
| 特 种 合 金 |
DH2-2A | CrZrCu | 8.9 | 1076 | 620 | ≥45 | ≥85 | 研制高强度时效硬化电极材料，其各项技术指标均优于同类产品。广泛适用于各种钢材包括合金钢以及镀锌薄板的焊接。特别在点焊频率高的场合更能显示其巨大优势。 |
| DH2-3A | CrZrCu | 8.9 | 1075 | 600 | ≥43 | ≥82 | 具有较高的强度和软化温度，适用于碳素钢、黄铜、青铜和镍的点、凸、缝、对焊。在某些条件下也可用来焊接铝合金材料。 | |
| DH2-4A | ZrCu | 8.9 | 1076 | 580 | ≥44 | ≥84 | 含抗变形、抗粘附稀有金属的特种时效硬化电极材料。因其耐压能力强和抗粘附等特性，所以是双合金电极基座部分的特选材质。 | |
| DH2-D1 | CrZrCu | 8.9 | 1075 | 640 | ≥32 | ≥80 | 二氧化碳气体保护焊导电咀及等离子切割咀专用铜合金材料，其优点是导电率高、热膨胀系数小、抗粘性好、耐磨性佳。 | |
| 粉 末 冶 金 |
TWAC | CuW | 13.8 | 1083 | 1000 | ≥24 | 88 | 钨的高熔点、高硬度、抗粘附特性和铜的金属特性完美结合产品。合金中含钨量的变化会使材料理化性能随之变化，其硬度和导电率呈现反比关系。主要用作需要一定耐磨性的点焊、凸焊的镶嵌电极。 |
| TWBC | CuW | 14.5 | 1083 | 1000 | 22 | 92 | ||
| TWCC | CuW | 15.15 | 1083 | 1000 | 20 | 97 | ||
| YWAA | AgW | 14.9 | 960 | 900 | 26 | 81 | 银和钨的烧结产品，相对硬度低于铜钨合金，导电率则相对较高，具有较好的耐磨性和抗氧化性。主要用于制作点焊不锈钢等的镶嵌电极 | |
